Elektryczny zestaw napędowy tył 350 W - bagażnikowy EcoBike

Zestaw napędu elektrycznego Ecobike z silnikiem o mocy 350W na tylnym kole, to mechanizm, który świetnie sprawdził się w wielu naszych rowerach. Bez oporowy i niezawodny motor pozwala rozpędzić się nawet do 45 km/h (po odblokowaniu) bez wysiłku i pokonywać wzniesienia. Litowo-jonowe baterie z ogniwami LG dostępne do tego zestawu dopełniają znakomite osiągi – o pojemności 13 Ah umożliwiają pokonanie dystansu do 160 km!

Korzystać ze wspomagania można na dwa sposoby – pierwszym jest automatyczne uruchamianie silnika w trakcie pedałowania za sprawą czujnika ruchu, który umieszcza się przy korbie, a drugim manetka gazu, która także pozwala korzystać z napędu w pełnym zakresie.

Łatwość obsługi zapewnia wyświetlacz LCD, z którego pomocą możesz skonfigurować wspomaganie względem swoich potrzeb. Dodatkowo został wyposażony w port USB, abyś mógł ładować telefon lub inne urządzenia prądem pochodzącym z baterii zestawu.

Instalacja zestawu nie zajmie Ci dłużej niż dwie godziny. Poniżej znajdziesz dokładną instrukcję obsługi oraz montażu.

instrukcja obsługi.pdf

Zrób ze swojego bike’a – Ecobike’a!

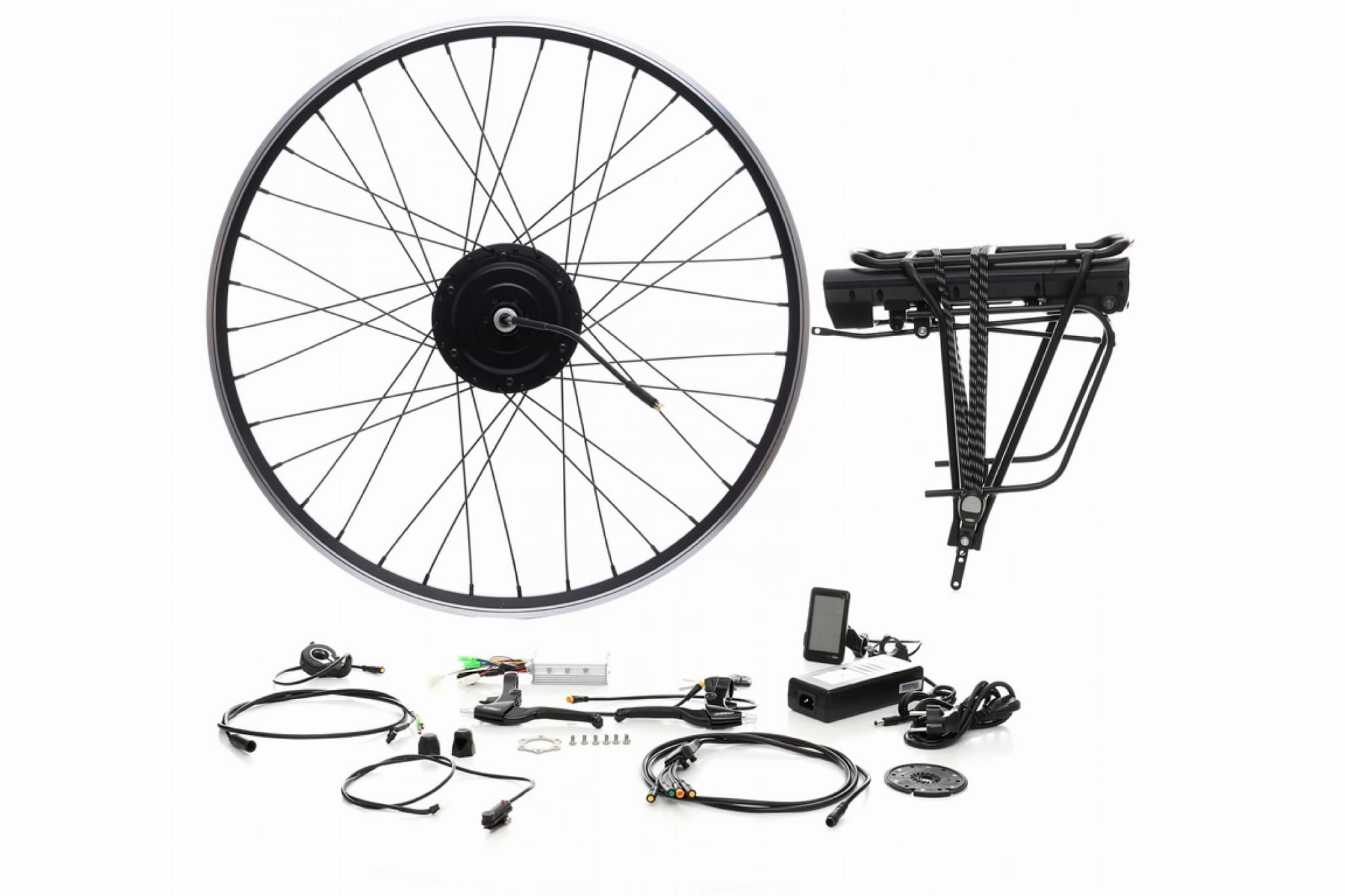

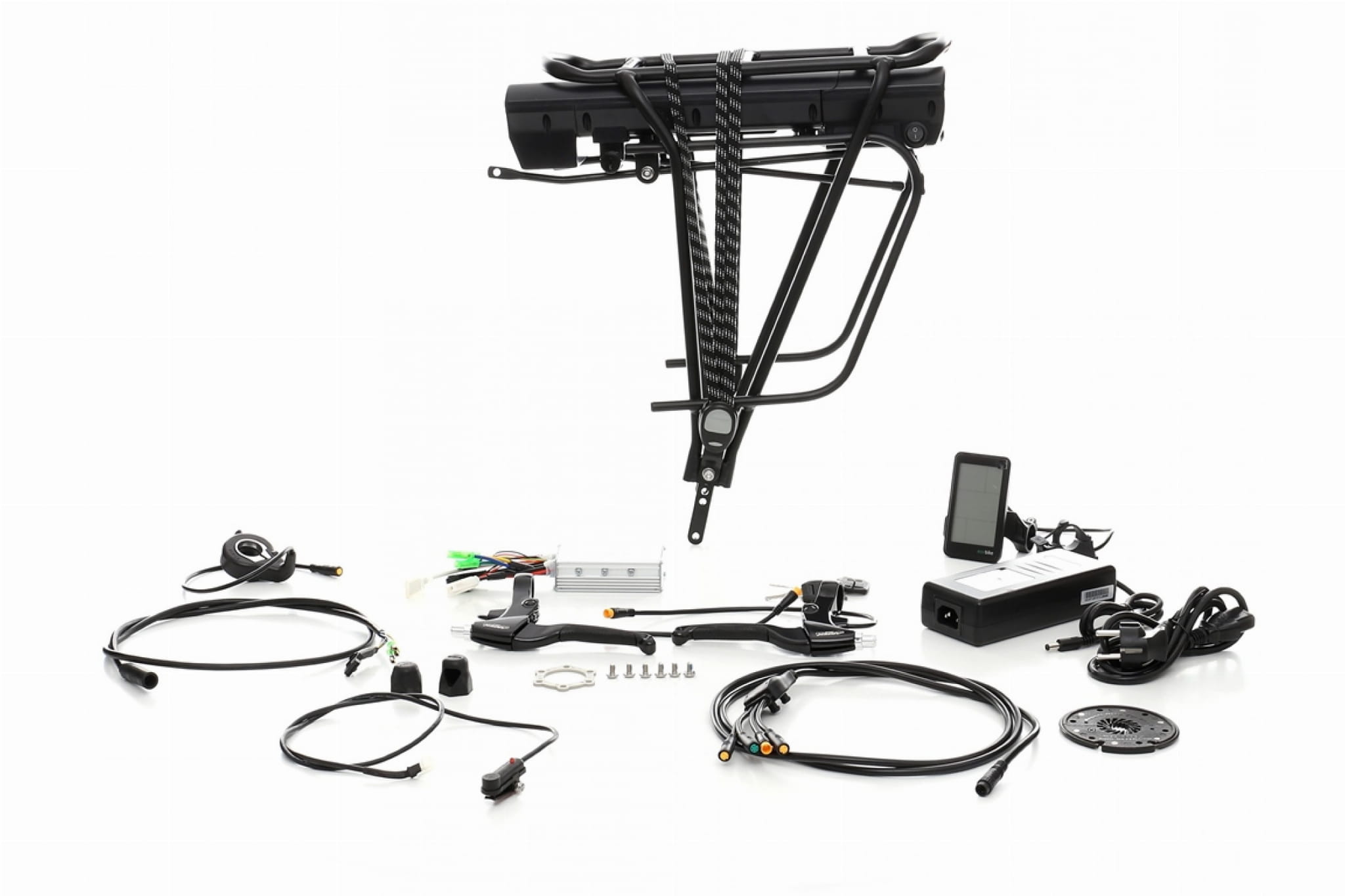

W zestawie znajdziesz:

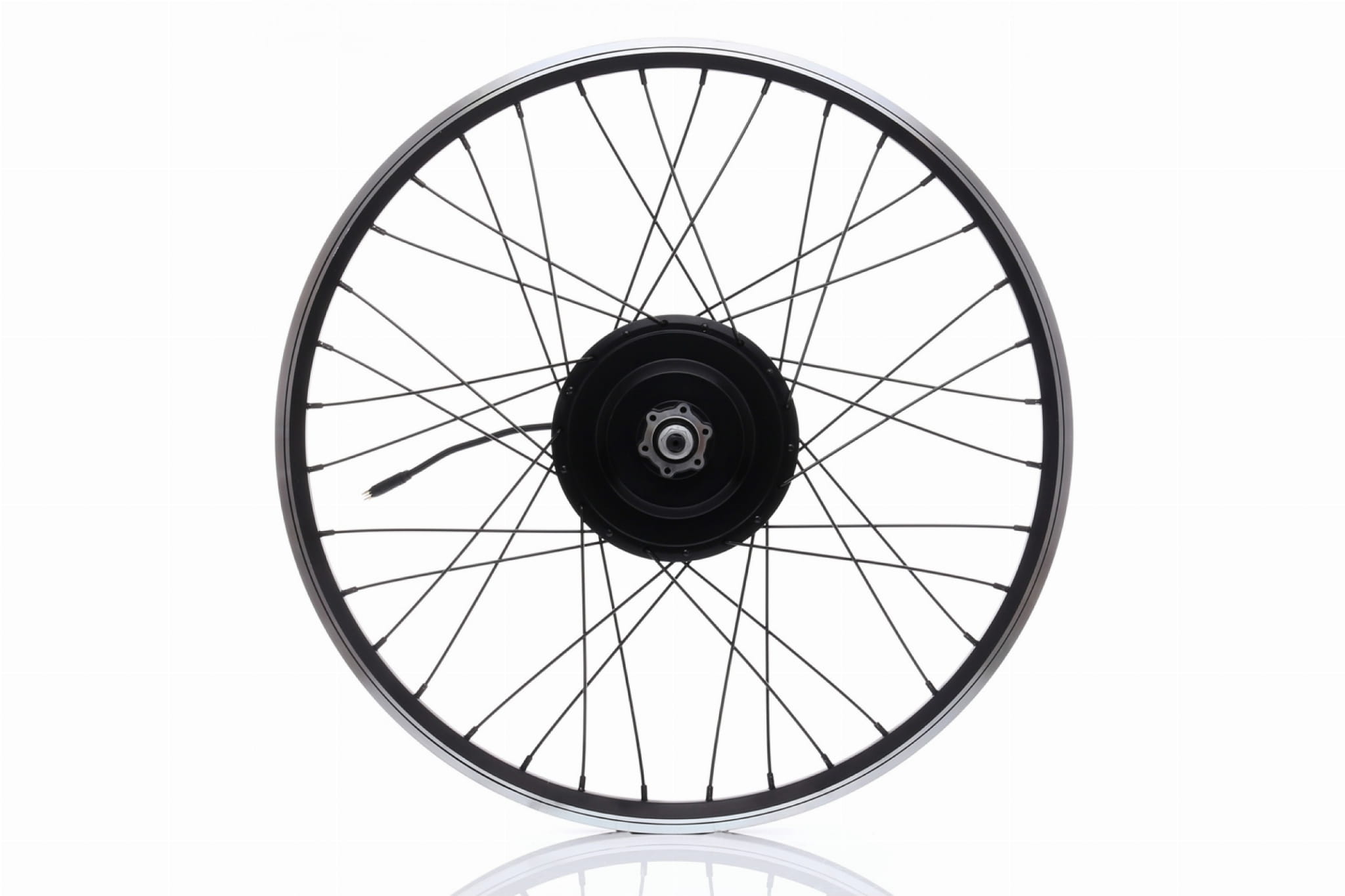

1. Silnik 350W zapleciony na dowolnej wielkości obręcz tylnego koła;
2. Baterię bagażnikową 13 Ah lub mocniejszą;

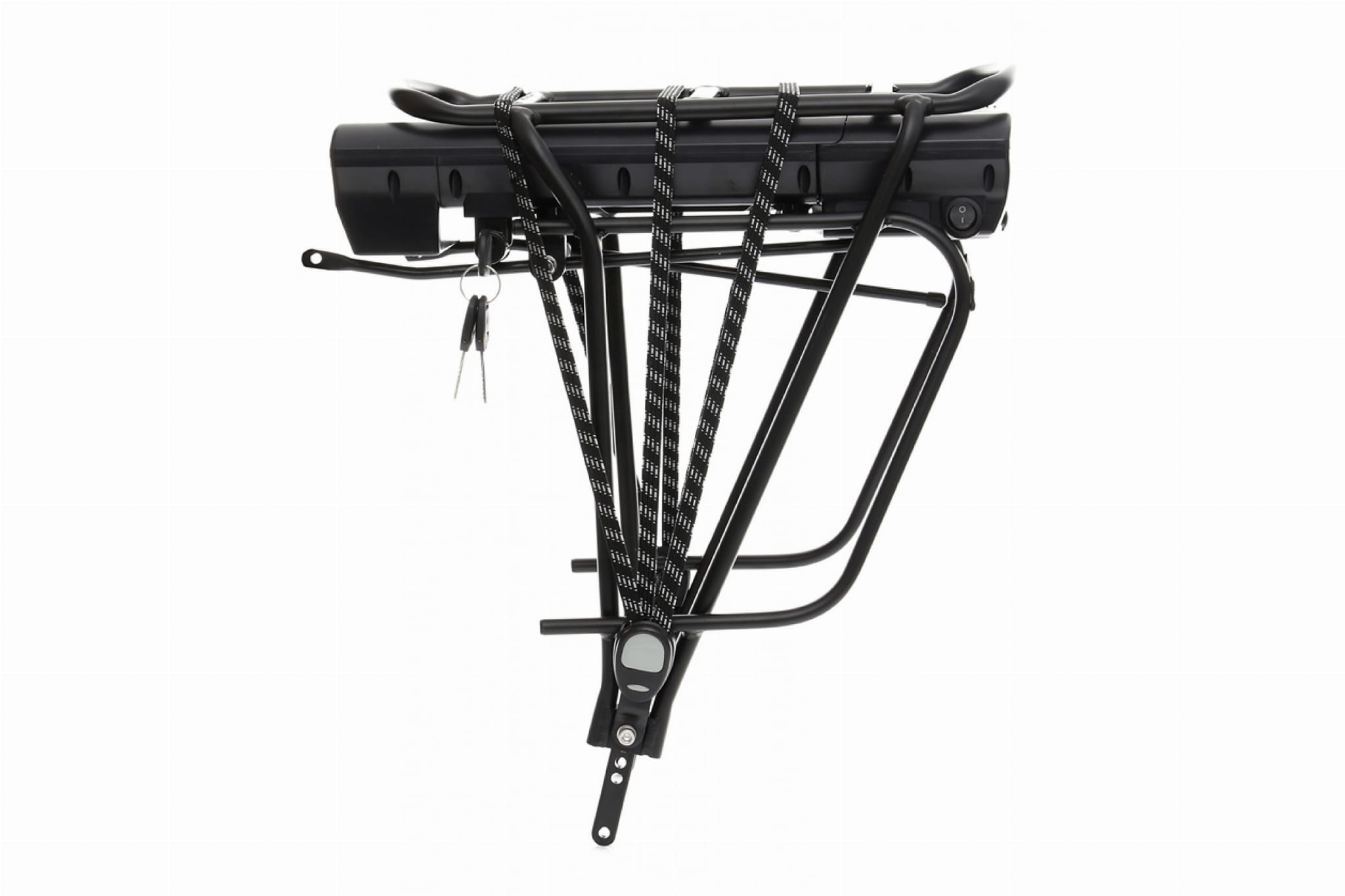

3. Bagażnik ze schowkiem komputera i miejscem na baterię zamykanym na kluczyk;
4. Okablowanie wraz z wyświetlaczem LCD i manetką gazu;
5. Klamki hamulców z odcięciem prądu;
6. Czujnik ruchu z tarczą magnetyczną;
7. Komputer;
8. Ładowarkę do baterii.

parametry techniczne

Certyfikat CE ROSH tak

Moment obrotowy 45 N.m

Szerokość montażu (mm) 138 mm

Moc nominalna 350W

Zasilanie 36V

Sprawność > 80%

Sposób mocowania tylne koło- na kasetę

Głośność < 55 dB

Max. obroty / min. 290 ; 205

Prędkość 35 km/h

Waga z obręcząok. 3,30 kg

Wodoodporne złącze tak

Opcja tarczy hamulcowej tak

Średnica szprychy 13G 2,3 mm

Liczba szprych 36

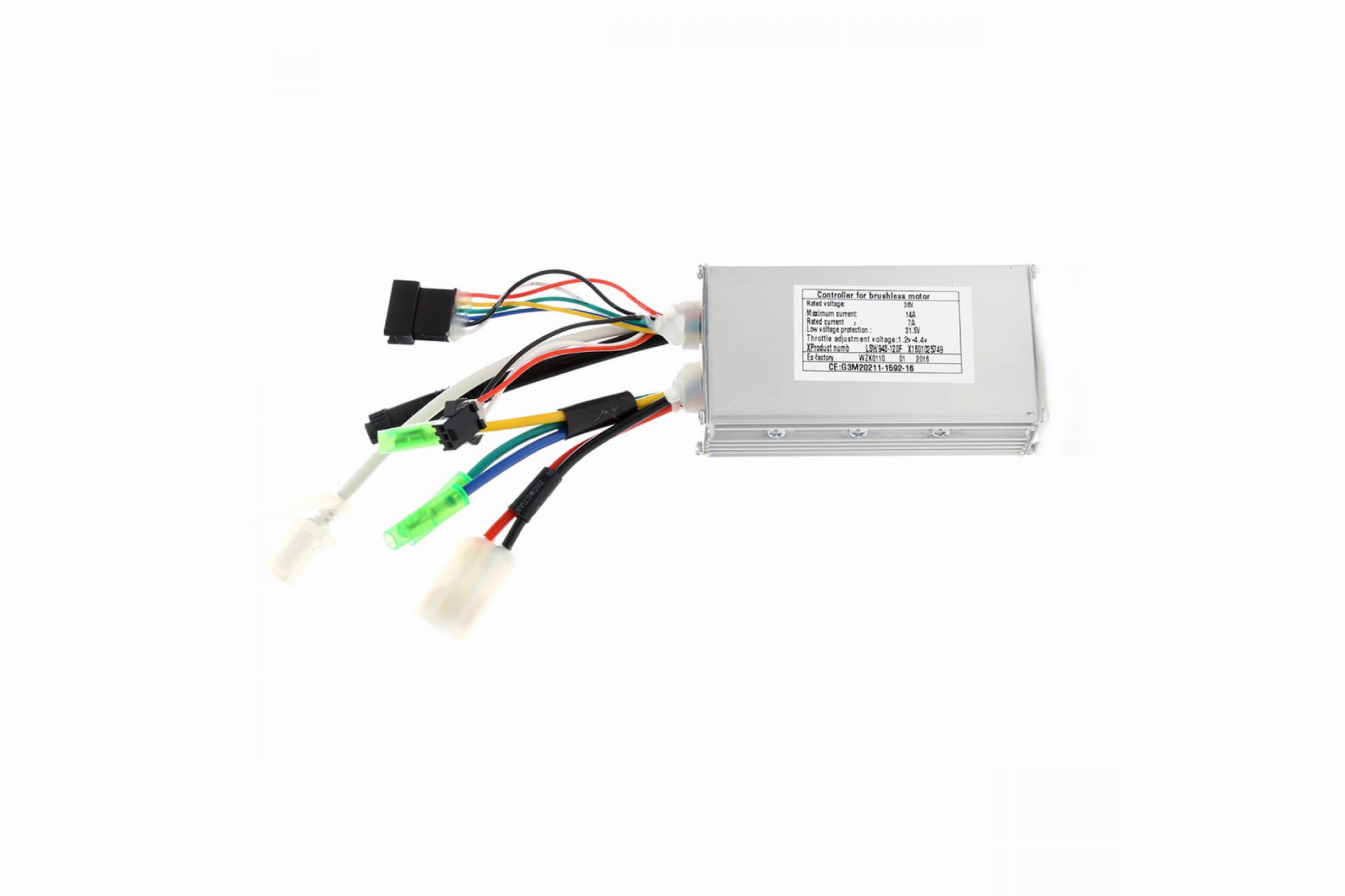

KONTROLER (STEROWNIK)

Stabilny komputer "sine wave" steruje pracą silnika,  odpowiada on  za przepływ prądu z baterii (do 15A). Posiada 6 tryby wspomagania silnika oraz możliwość pracy bez pedałowania z manetki gazu. Kontroler jest  schowany w obudowie  baterii, dzięki czemu zmniejszamy znacznie ilość przewodów elektrycznych oraz upraszczamy montaż zestawu na rowerze.

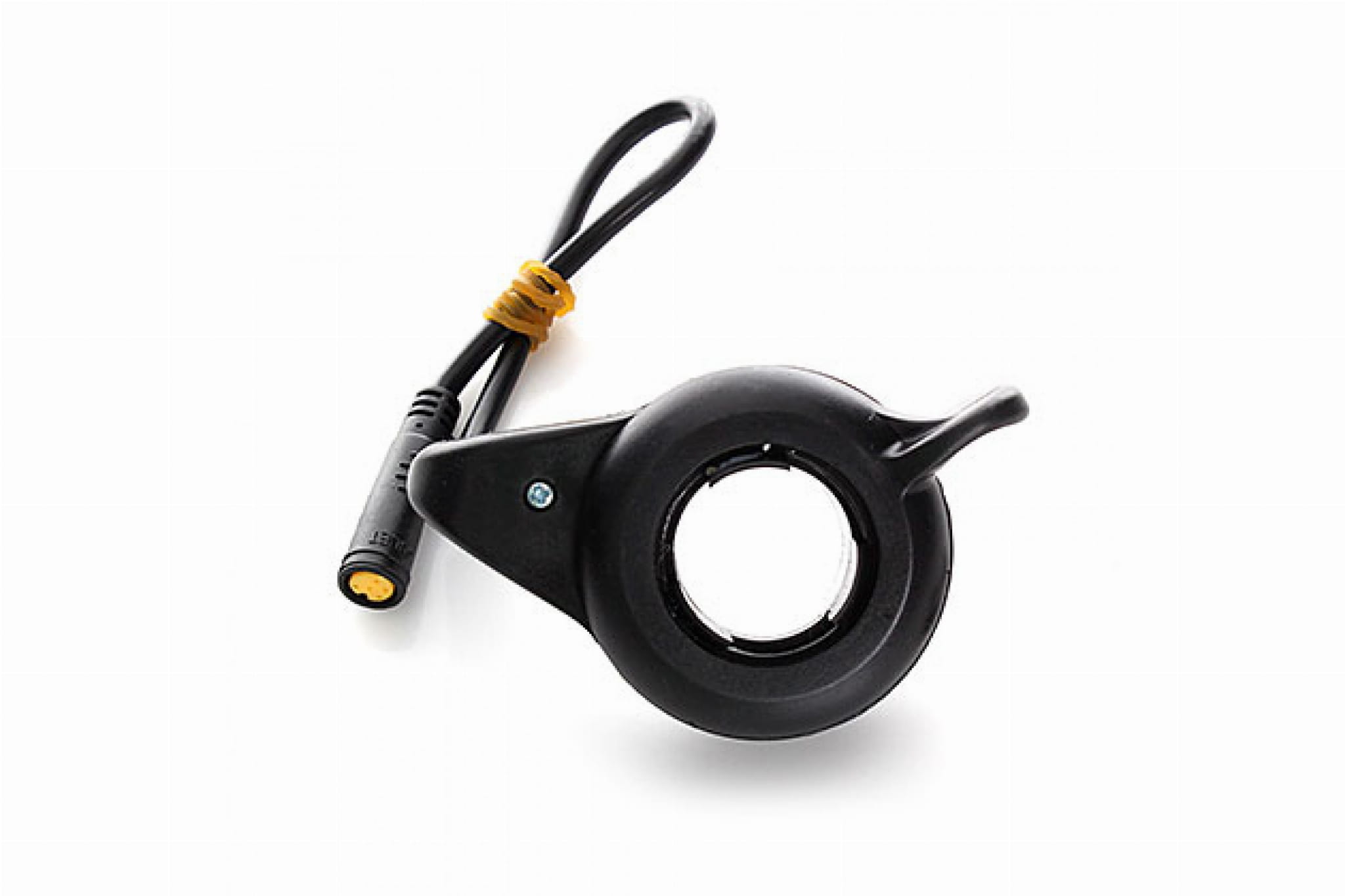

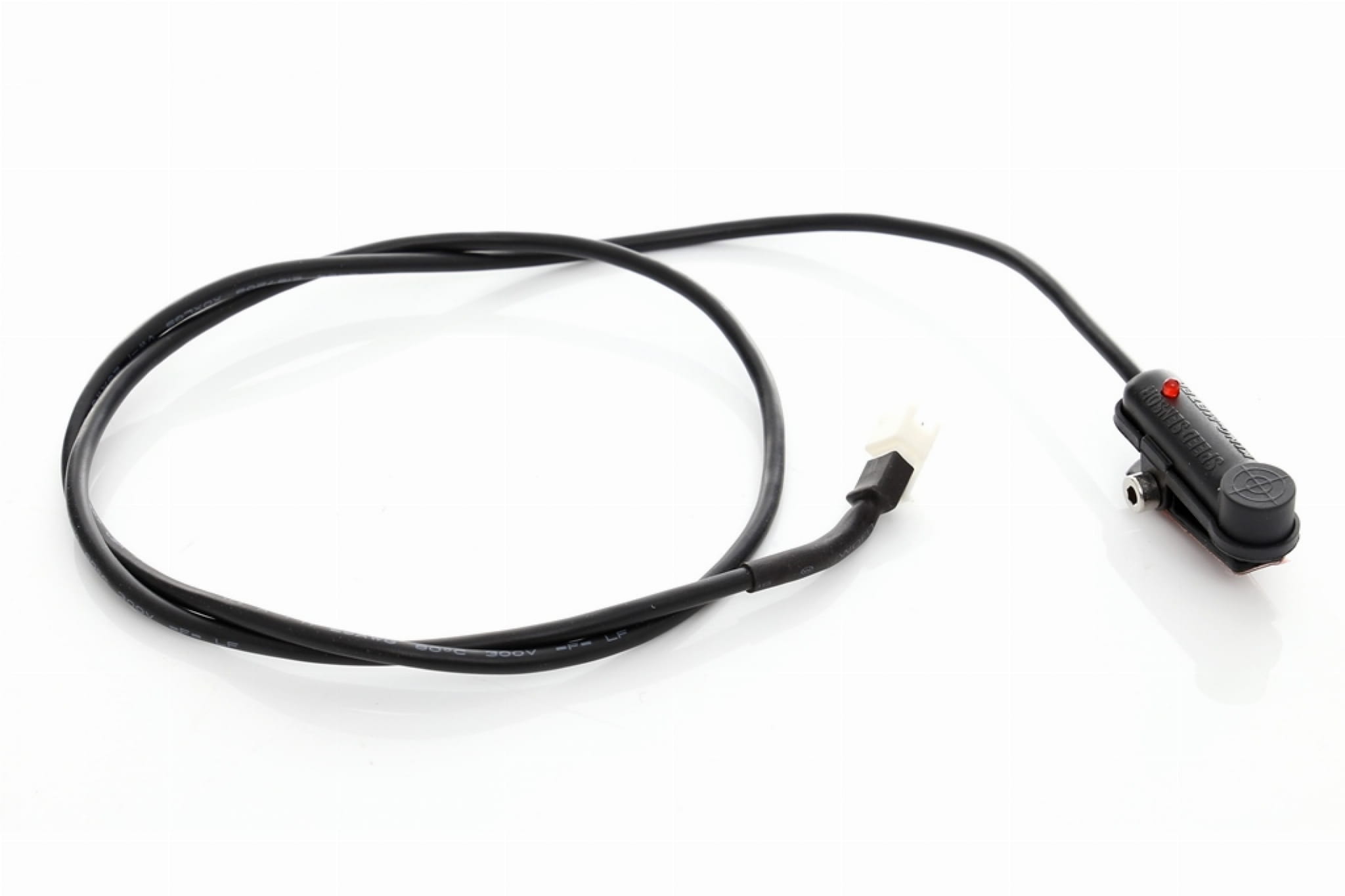

MANETKA PRZYSPIESZENIA

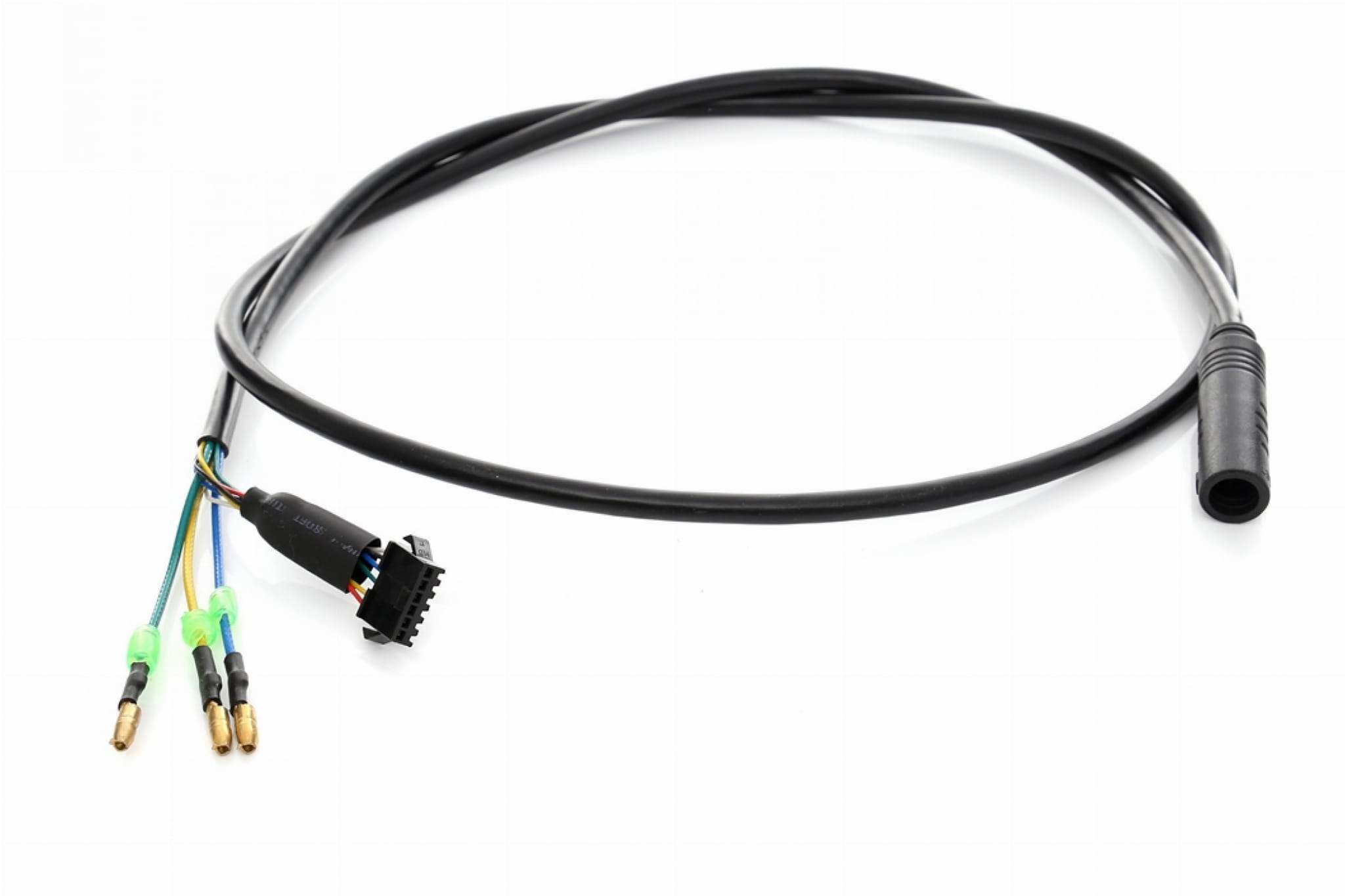

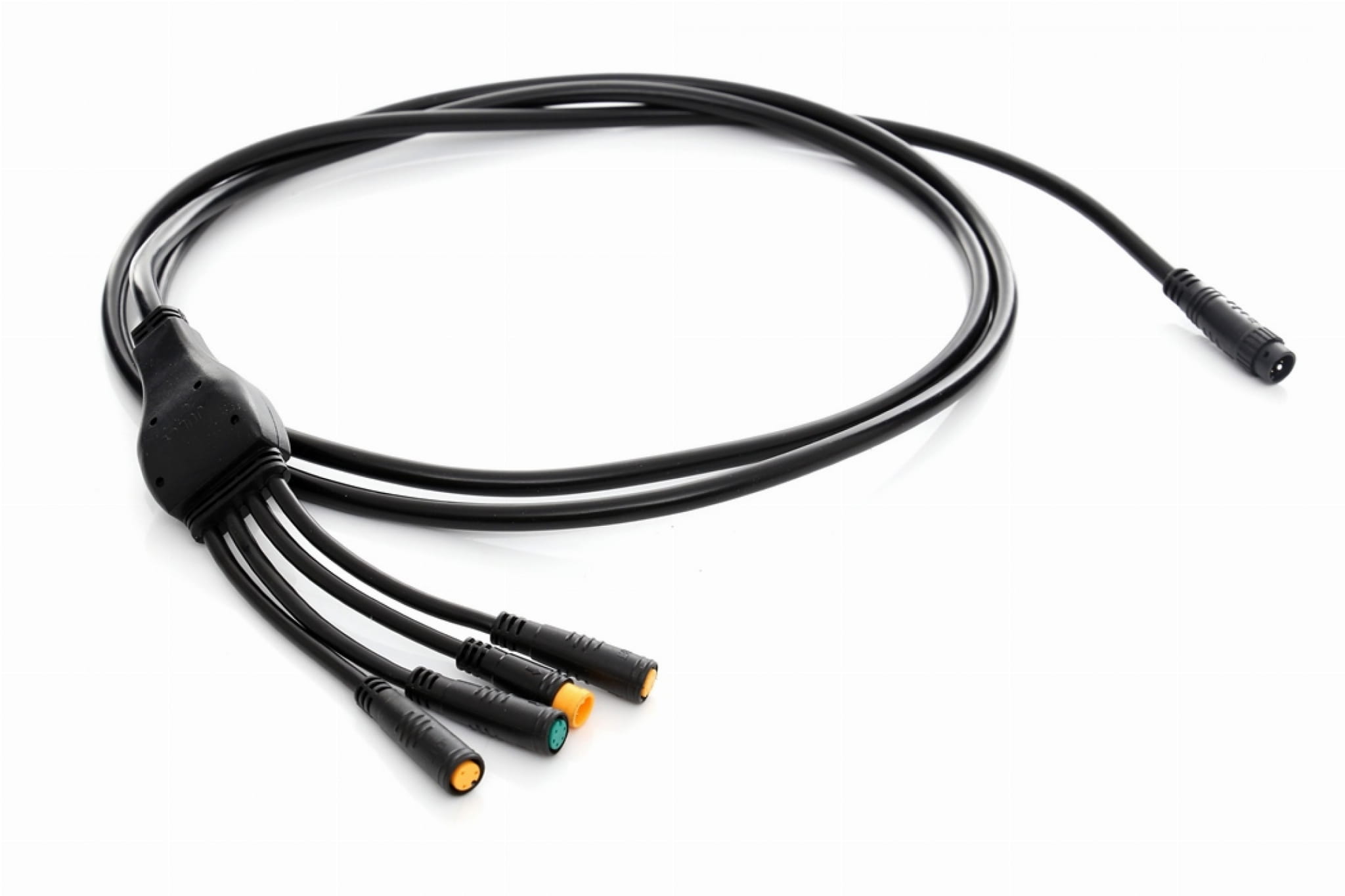

Wszystkie elementy łączą się w jeden przewód zbiorczy dochodzący do sterownika. Długość przewodu od łącznika (Ø 82mm / 26mm) do wtyczki sterownika wynosi 155 cm, a od łącznika do akcesoriów - ok. 25 cm.

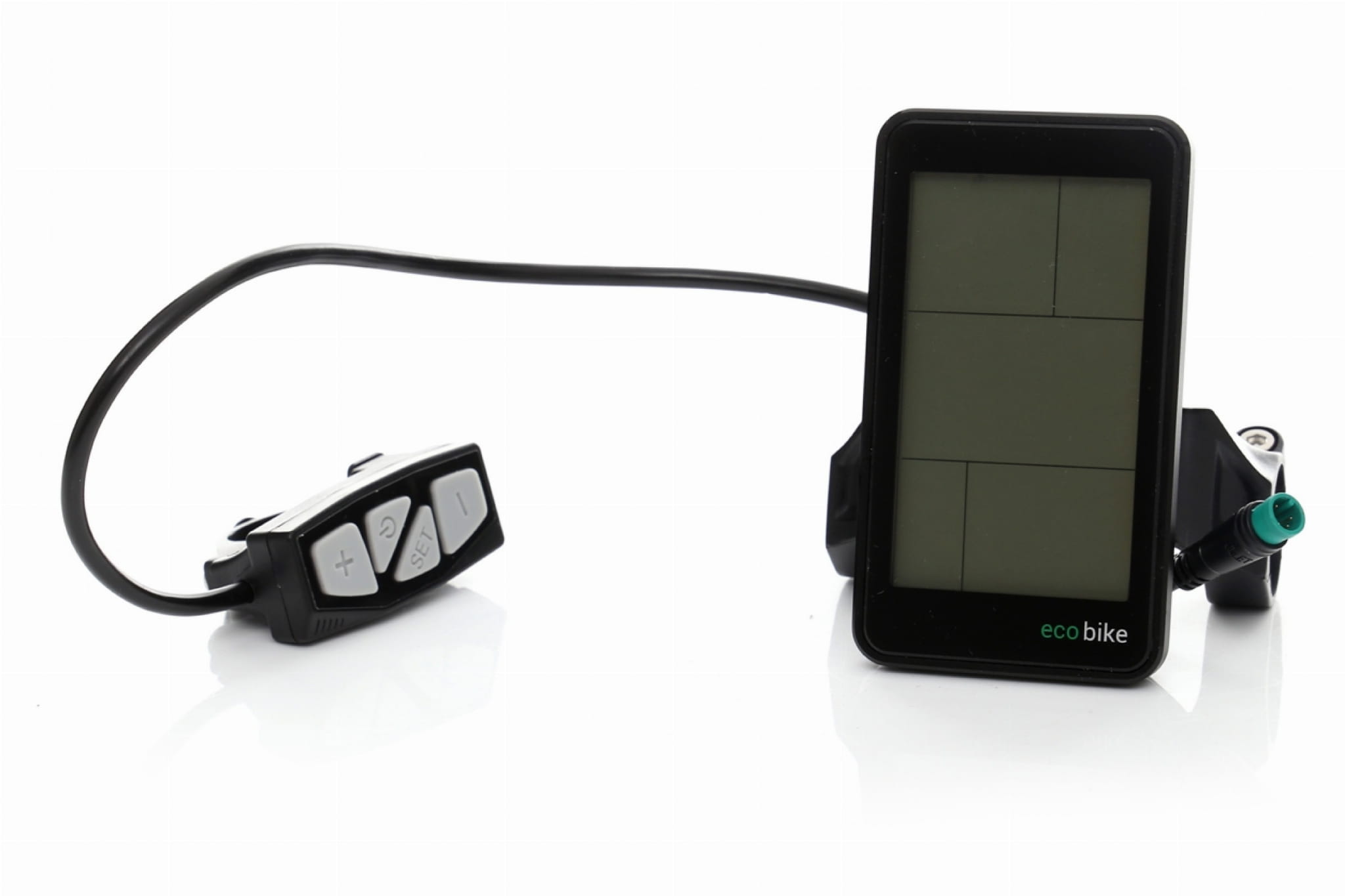

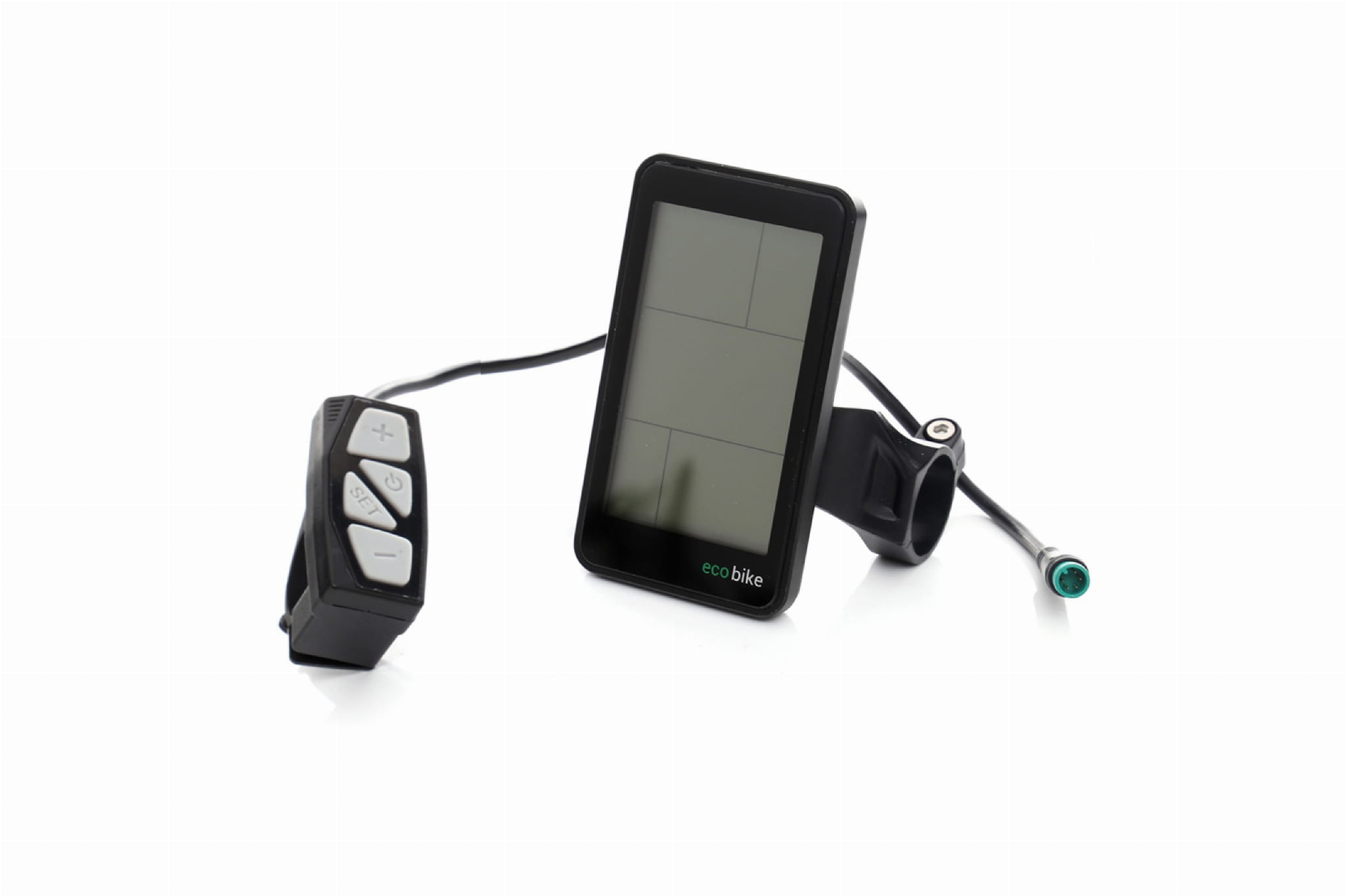

PANEL STERUJĄCY LCD

Panel sterujący posiada elektroniczny włącznik/wyłącznik całego układu elektrycznego, prędkościomierz, licznik przejechanych kilometrów (ogólny + dzienny), wskaźnik poziomu naładowania baterii, 6 trybów prędkości wspomagania silnikiem  oraz aktualny pobór prądu. Panel posiada port USB, dzięki czemu możemy naładować swój telefon.

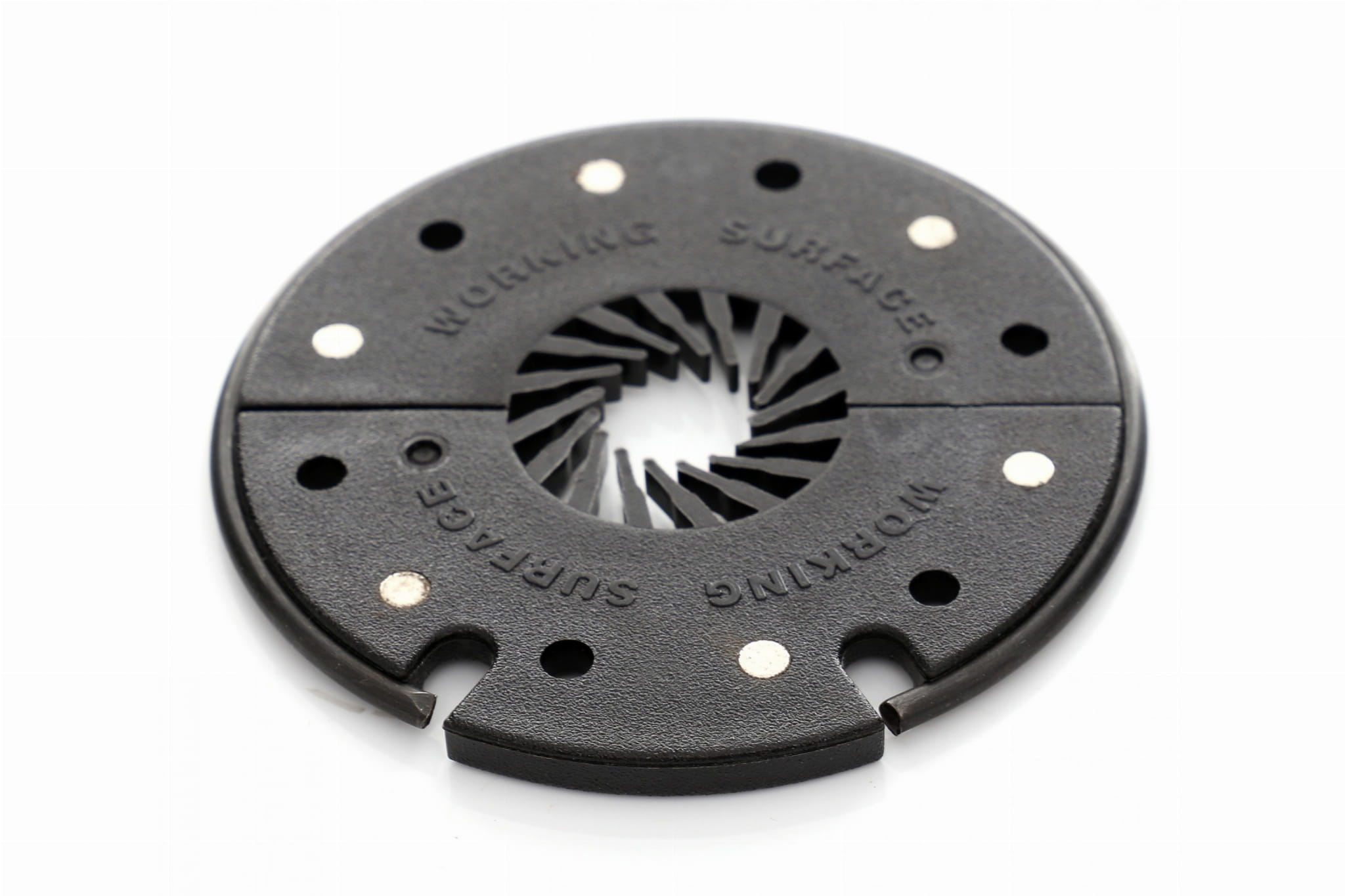

CZUJNIK PAS

Czujnik PAS służy do wspomagania pedałowania i składa się z 2 elementów: uchwytu z czujnikiem (Ø 76mm / 18mm) oraz koła magnesowego (6 szt. magnesów). Nakładany jest na gwint gniazda suportu wkręcanego w ramę. Koło magnesowe wciskami na suport między gniazdem a korbą pedału.
