Elektryczny zestaw napędowy przód (bagażnikowy) EcoBike

Elektryczny zestaw napędowy z silnkiem o mocy 250W zapewnia optymalne wsparcie w poruszaniu się po mieście lub podczas niedalekich wycieczek w wyrównanym terenie z prędkością do 25 km/h. Litowo-jonowe baterie zapewniają wysoką wydajność - pojemności od 7,8 Ah do 16Ah, długą żywotność  - do nawet 700 ładowań oraz szeroki wachlarz zasięgu – w zależności od mocy baterii możesz pokonać od 30 do nawet 160 km! Bezoporowy silnik pozwoli Ci na swobodną jazdę nawet wtedy, kiedy wspomaganie elektryczne nie będzie Ci potrzebne.

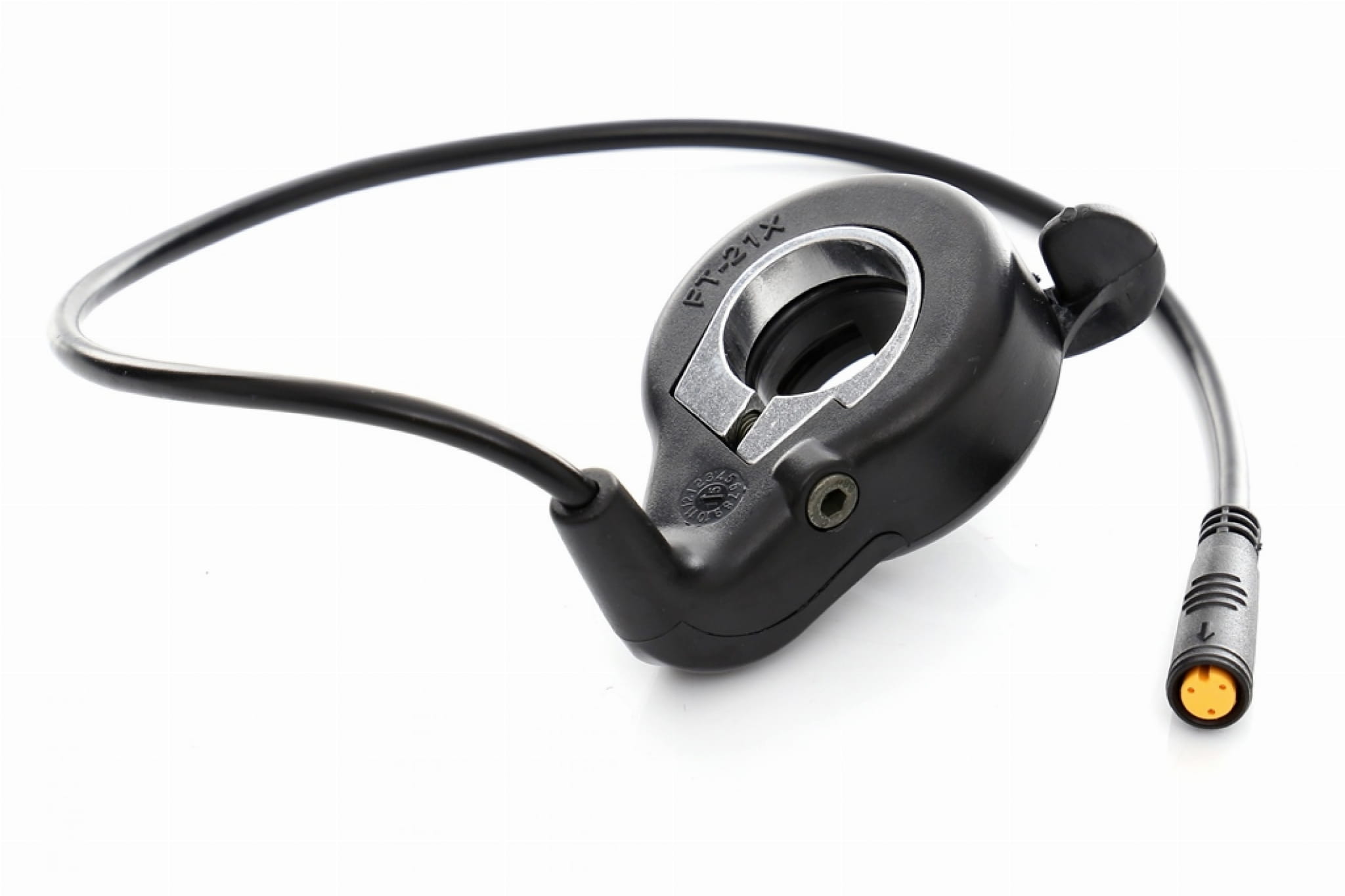

Silnik uruchamia się podczas pedałowania za sprawą czujnika ruchu, który instaluje się przy korbie, a jego pracą zarządza nowej generacji komputer, dzięki któremu przyspieszenie jest płynne, bez szarpnięć, aby zapewnić Ci komfort i bezpieczeństwo. Do Twojej dyzpozycji pozostaje intuicyjny w obsłudze wyświetlacz LED, klamki z odcięciem prądu dla lepszej efektywności hamowania oraz manetka gazu, która umożlwia jazdę z pełną prędkością maksymalną.

Instalacja zestawu nie zajmie Ci dłużej niż dwie godziny. Poniżej znajdziesz dokładną instrukcję obsługi oraz montażu.

Instrukcja obsługi.pdf

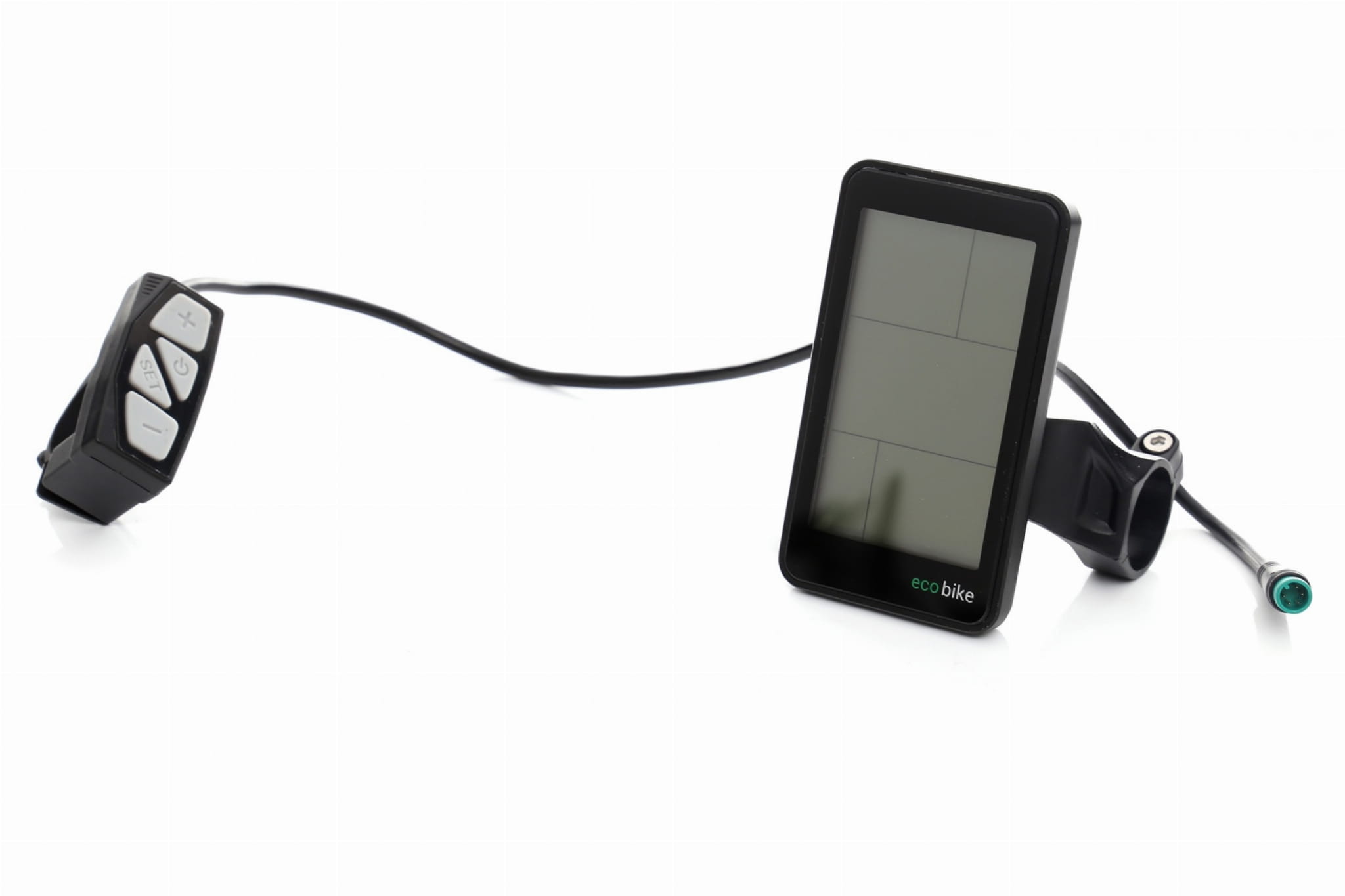

Instrukcja wyświetlacza C600E.pdf

Zrób ze swojego bike’a – Ecobike’a!

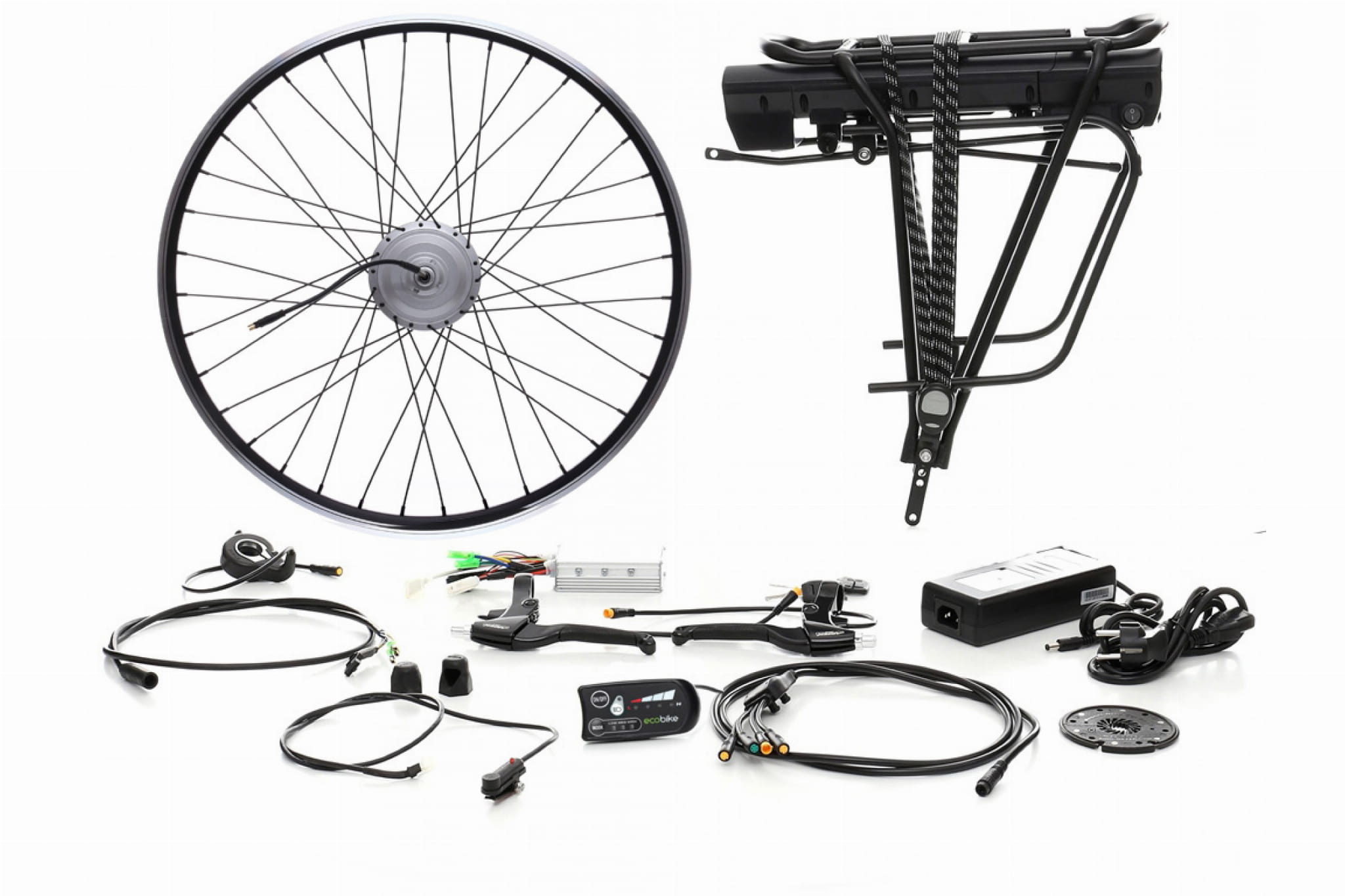

W zestawie znajdziesz:

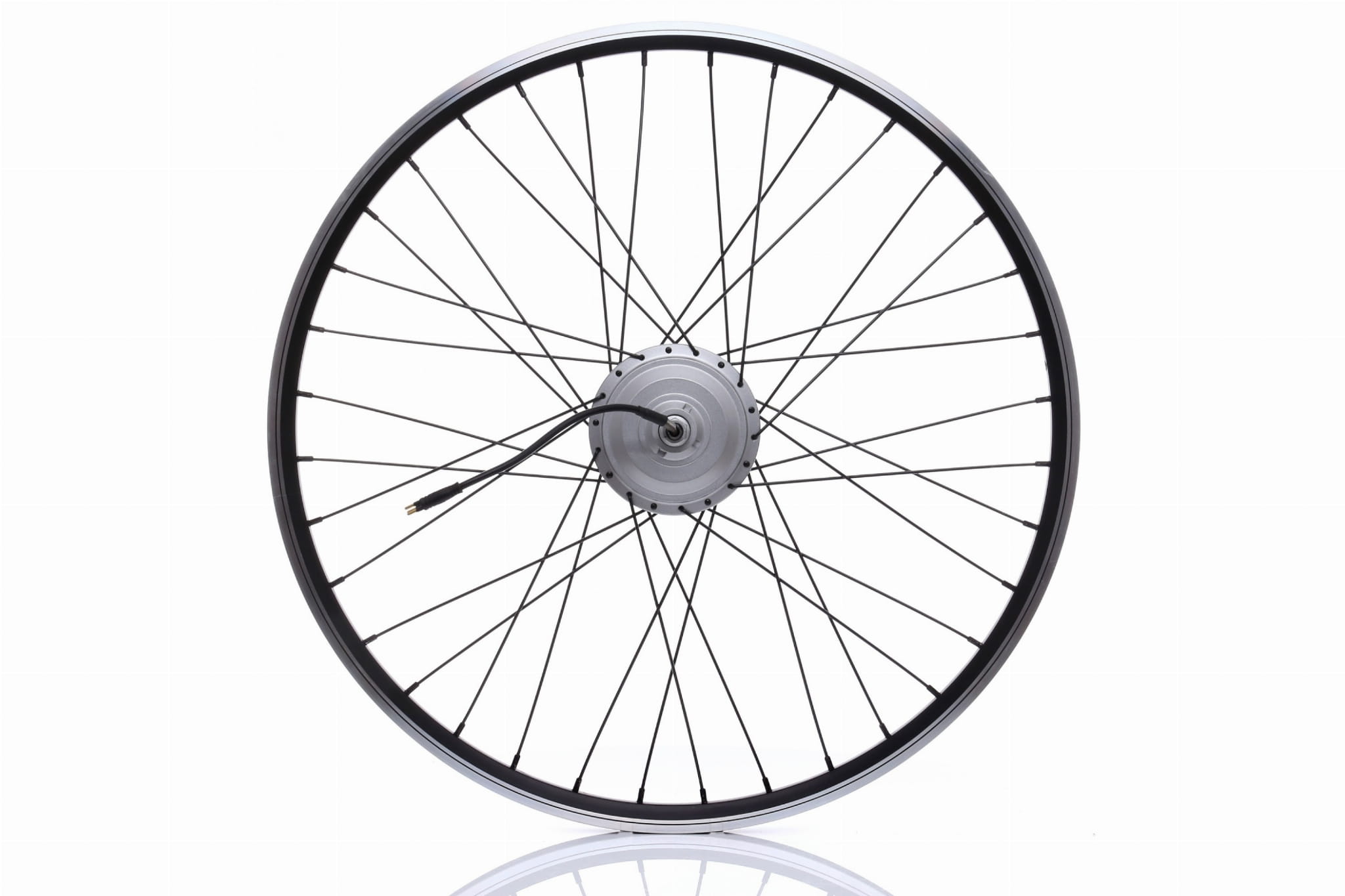

1. Silnik 250W zapleciony na obręcz dowolnej wielkości;
2. Baterię bagażnikową 7,8 Ah lub mocniejszą (do wyboru);
3. Bagażnik ze schowkiem komputera i miejscem na baterię zamykanym na kluczyk;
4. Okablowanie wraz z wyświetlaczem, klamkami hamulców oraz manetką gazu;
5. Czujnik ruchu z tarczą magnetyczną;
6. Komputer;
7. Ładowarkę do baterii.

Średnie dystanse na poszczególnych bateriach:

- 36V7,8 Ah Greenway: 25-45 km (w cenie)
- 36V10,4 Ah Greenway: 25-45 km (+ 200 zł)
- 36V10,4 LG: 50-80 km (+400 zł)
- 36V13Ah LG: 60-110 km (+700 zł)
- 36V16Ah LG: 80-160 km (+1100 zł)

parametry techniczne

Certyfikat CE ROSH tak

Moment obrotowy 32 N.m

Szerokość montażu (mm) 100 mm

Moc nominalna 250W

Zasilanie 36V

Sprawność > 80%

Sposób mocowania Przednie koło

Głośność < 55 dB

Max. obroty / min. 255 ; 220

Prędkość 25 km/h

Waga z obręczą ok. 2,80 kg

Opcja tarczy hamulcowej tak

Średnica szprychy 13G 2,3 mm

Liczba szprych 36

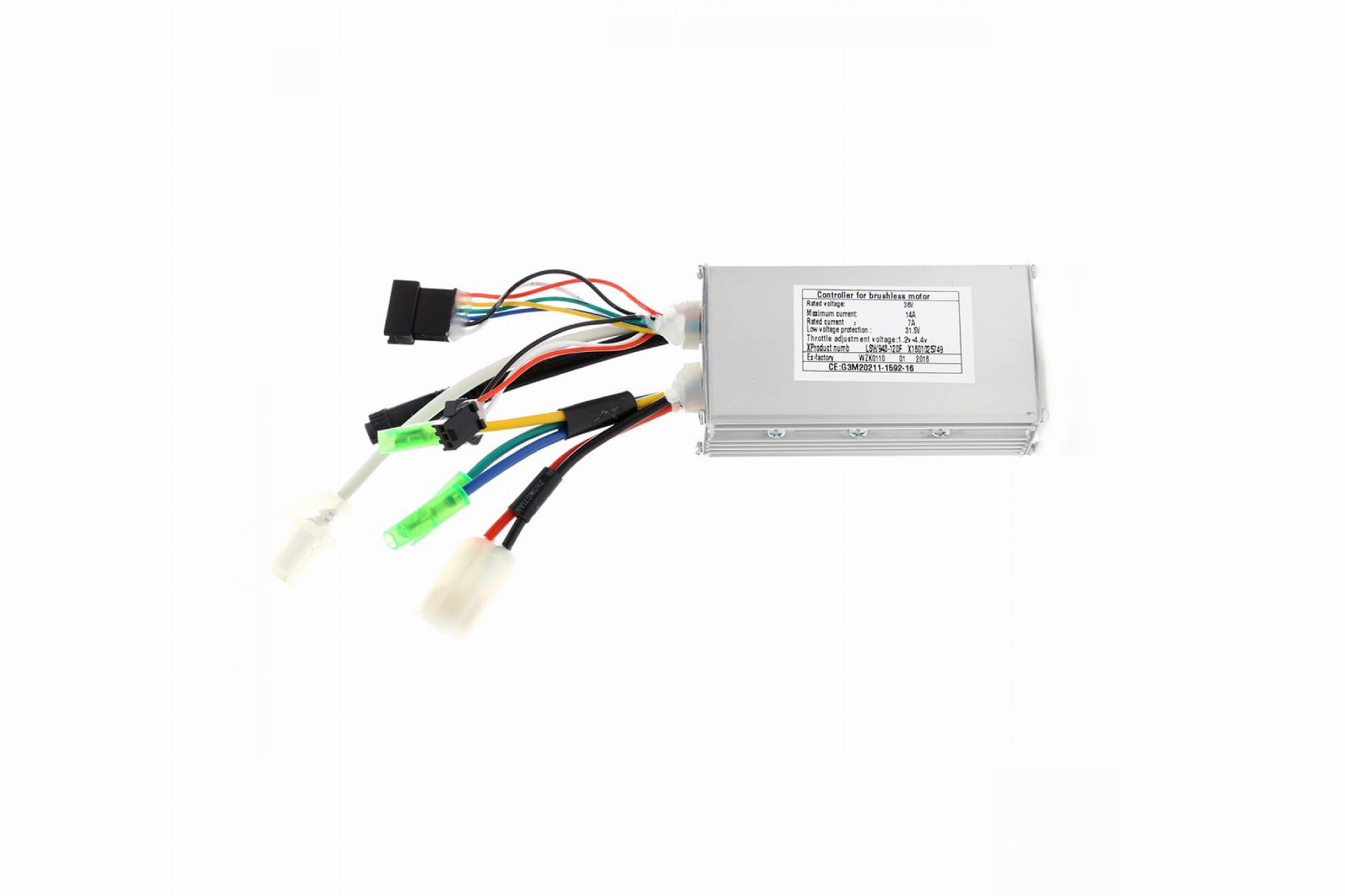

KONTROLER (STEROWNIK)

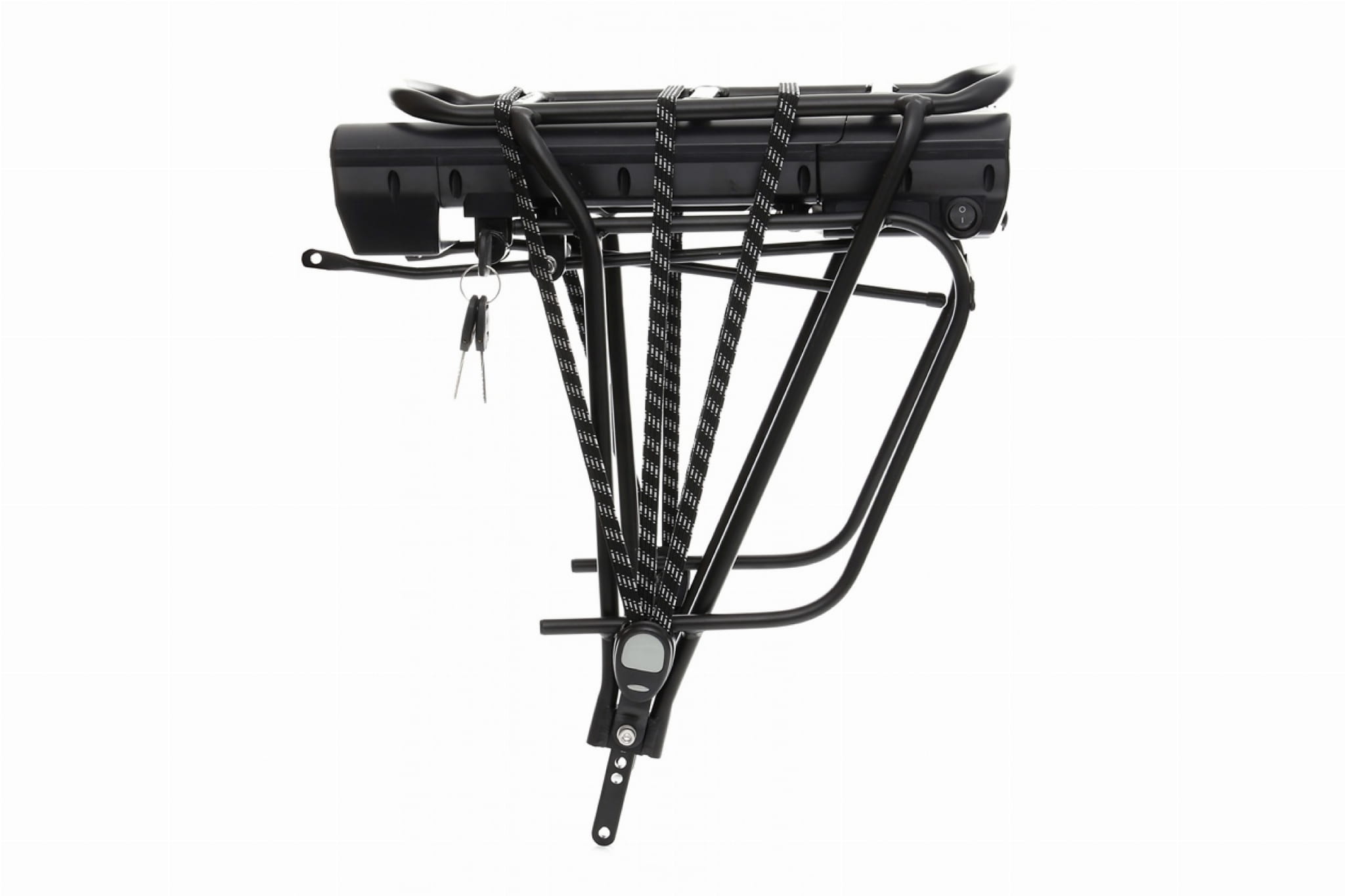

Stabilny komputer sterujący pracą silnika, który odpowiada za przepływ prądu z baterii (do 15A). Posiada 3 tryby wspomagania silnika oraz możliwość pracy bez pedałowania z manetki gazu. Kontroler jest zintegrowany z uchwytem na baterię, dzięki czemu zmniejszamy znacznie ilość przewodów elektrycznych oraz upraszczamy montaż zestawu na rowerze.

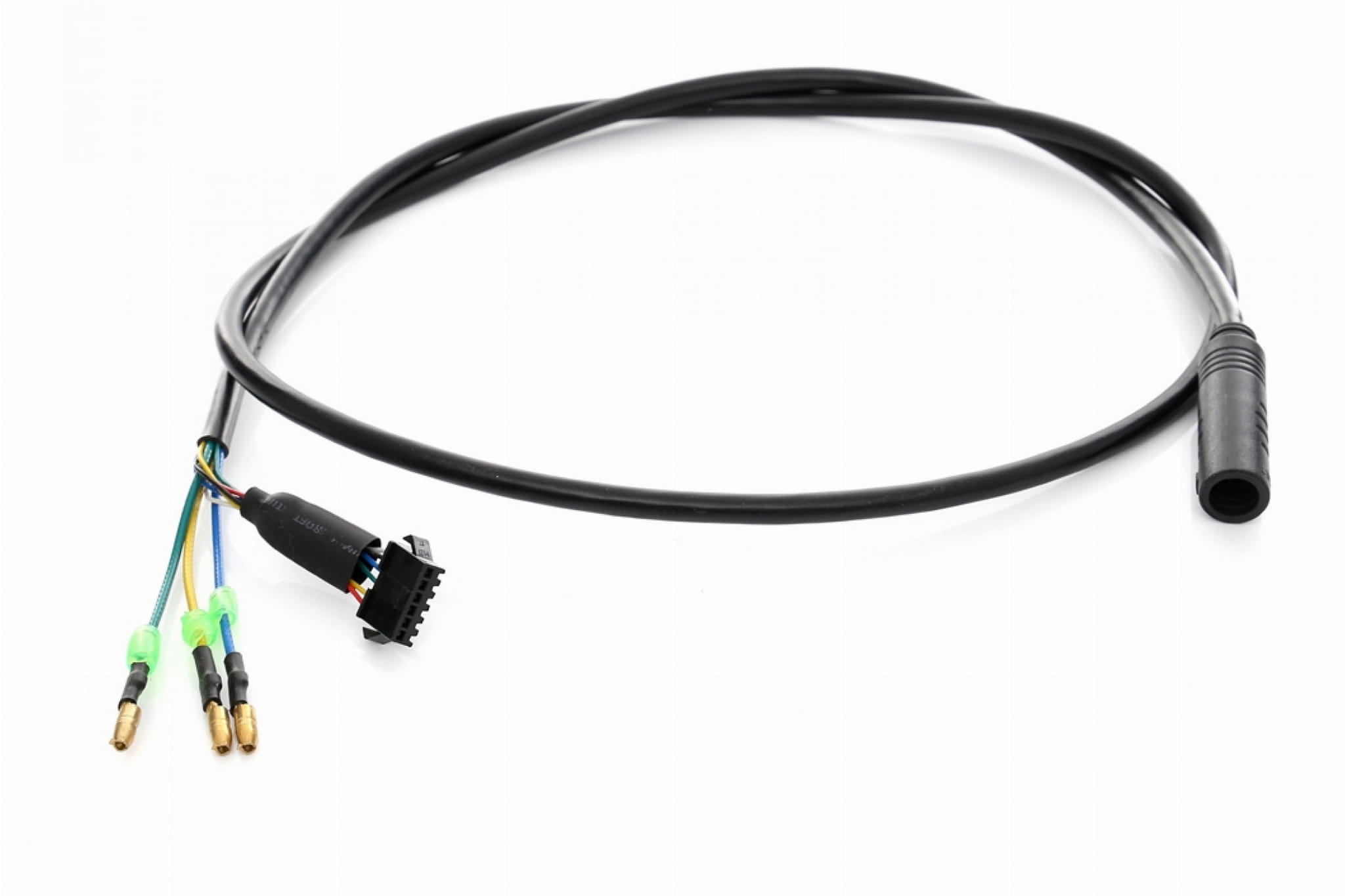

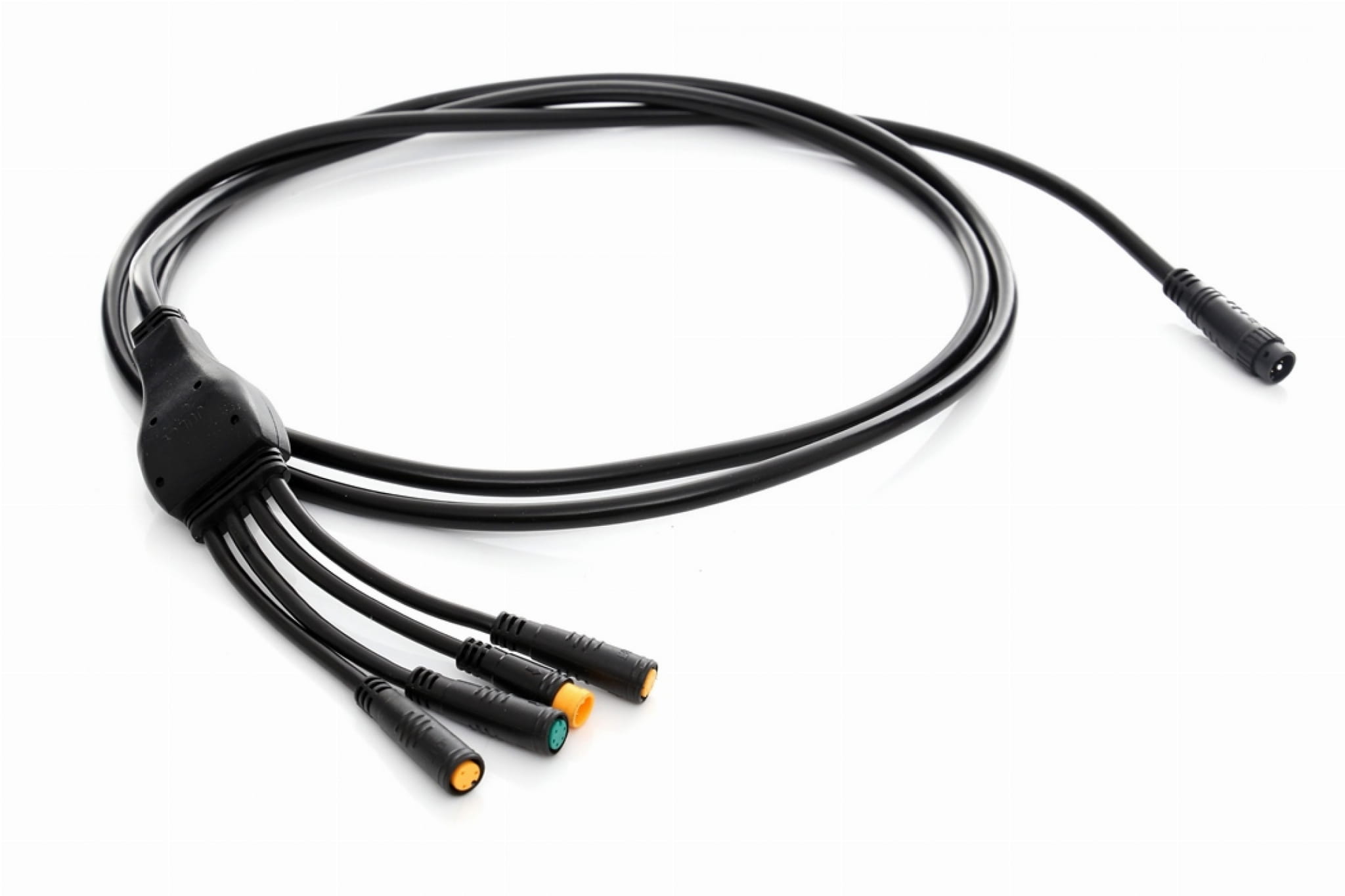

OKABLOWANIE

Wszystkie elementy łączą się w jeden przewód zbiorczy dochodzący do sterownika. Długość przewodu od łącznika (Ø 82mm / 26mm) do wtyczki sterownika wynosi 155 cm, a od łącznika do akcesoriów - ok. 25 cm.

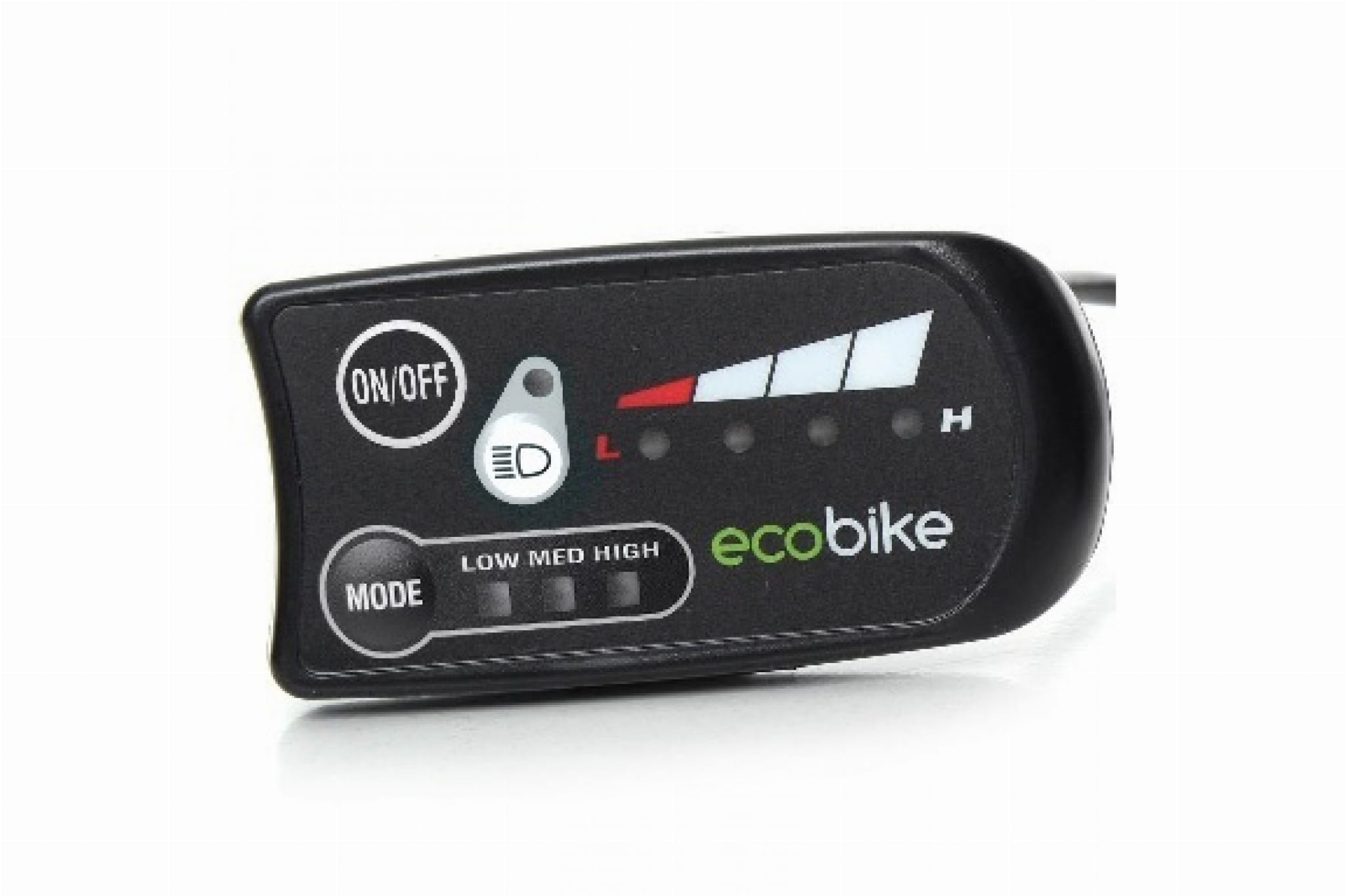

PANEL KONTROLNY

Panel kontrolny posiada elektroniczny włącznik/wyłącznik całego układu elektrycznego, wskaźnik poziomu naładowania akumulatora i 3 prędkości wspomagania. Obroty silnika bez obciążenia to: LOW: 110 obr/min; MED: 180 obr/min; HIGH: 250 obr/min.

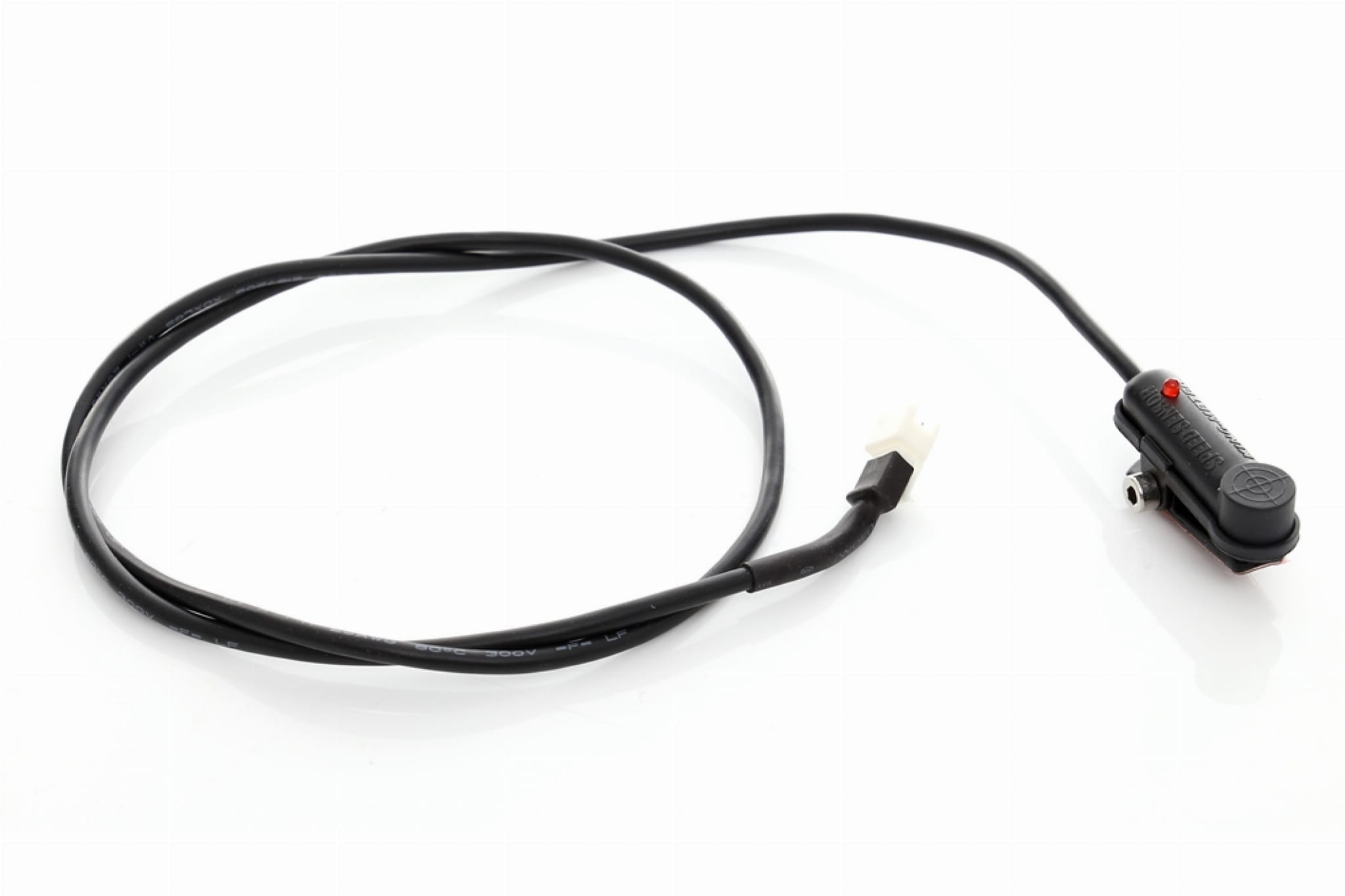

CZUJNIK PAS

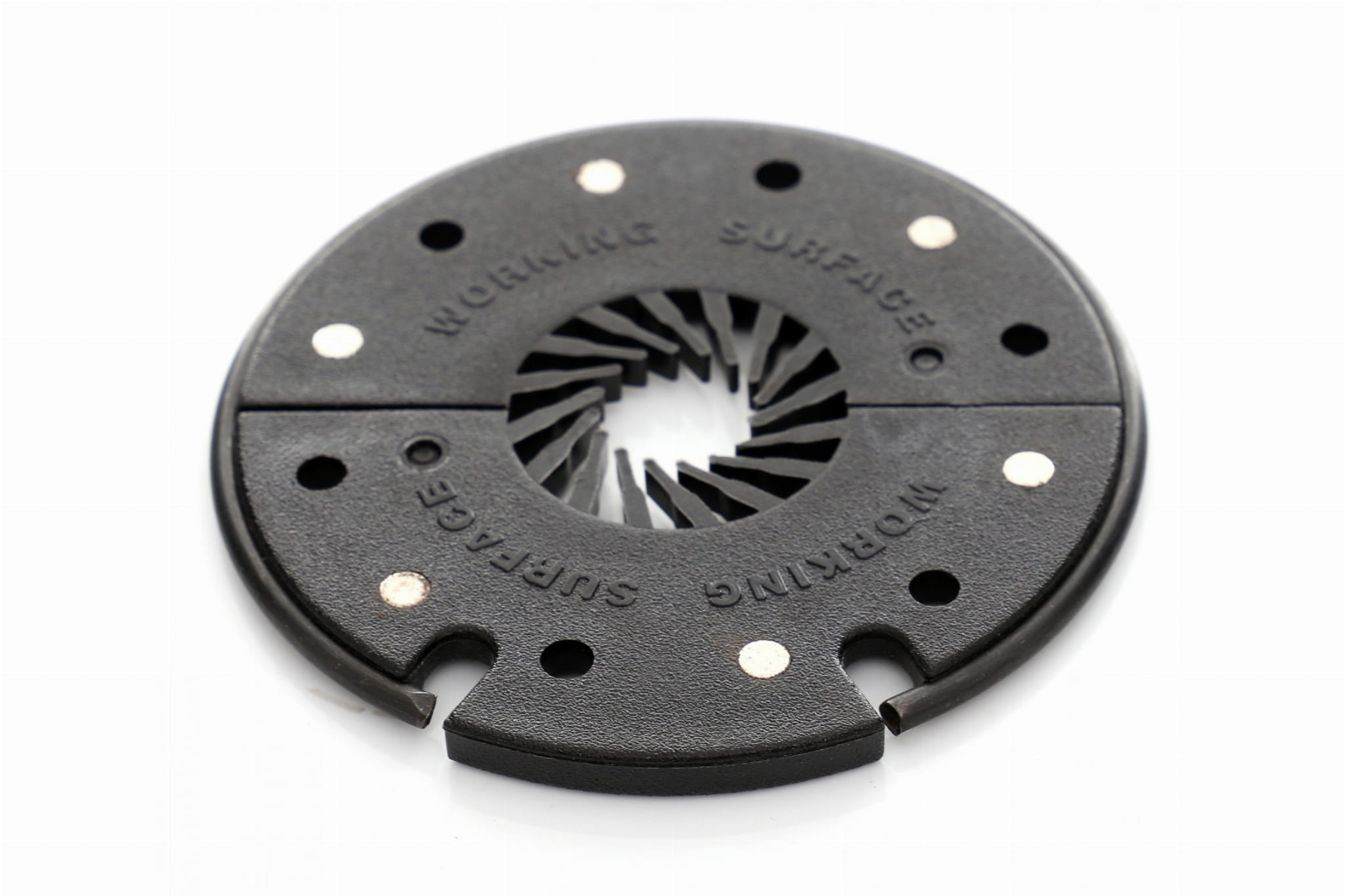

Czujnik PAS służy do wspomagania pedałowania i składa się z 2 elementów: uchwytu z czujnikiem ( do zamontowania na ramie bez potrzeby ściąganie korby) oraz koła magnesowego (6 szt. magnesów). Dzięki temu że koło magnesowe składa się z dwóch elementów oraz pierścienia łączącego, nie ma potrzeby zdejmowanie korby oraz suportu  przy montażu zestawu.
